الموسفت ونظرية عمل الموسفت وطريقة عمل وفحص الموسفت

الموسفت ترانزستور شرح تركيبه الداخلي ونظرية عمله وطريقة فحص الموسفت وكيفية قراءة الداتاشيت للموسفت

الموسفت ترانزستور mosfet transistor

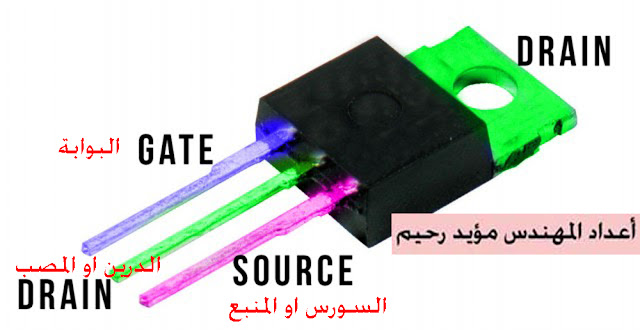

الموسفت يتكون من نوعين  موسفت ذو قناة n السالبة وموسفت ذو قناة p الموجبة ولهما نفس فكرة العمل وسوف نأخذ في هذا الشرح الموسفت نوع قناة n السالبة  ويتكون في تركيبه الداخلي من ثلاثة مناطق منطقة الدرين ومنطقة السورس ومنطقة البوابة


mosfet n channel


الموسفت ونظرية عمل الموسفت وطريقة عمل الموسفت


 وتكون بين الدرين والسورس اي المصرف والمنبع قناة نوع n وتكون ضيقة يتم التحكم بفتح وغلق هذة القناة لغرض مرور التيار الكهربائي فيها بواسطة الجهد المسلط على البوابة

gate mosfet

 علما أنه توجد هناك طبقة من الاوكسيد المعدني بين البوابة وتلك القناة الضيقة بحيث أن الشحنات او التيار لا ينتقل بين البوابة والقناة كما هو الحال في قاعدة الترانزستور نوع bjt h او الترانزستور ثنائي القطبية  راجع نظرية عمل الترانزستور بالضغط هنا

لوجود هذة الطبقة العازلة بل تتجمع الشحنات المختلفة الشحنة على طرفي المنطقة العازلة بين البوابة والقناة ويكون التأثير بين تلك الشحنات يشبه التأثير بين الشحنات الموجودة على طرفي شريط المتسعة او المكثف الكهربائي ولهذا يسمى الموسفت ترانزستور تأثير المجال

طريقة توصيل الموسفت How to connect the MOSFET

في الموسفت نوع القناة n سالب يتم التوصيل بالطريقة التالية
يربط الطرف الموجب للبطارية مع كل من الدرين والبوابة والطرف السالب للمصدر المستمر او البطارية مع السورس او المنبع
طريقة توصيل الموسفت n channel enhancement mosfet

في الدائرة التالية  يتم تشغيل مصباح بأستخدام الموسفت
دائرة تشغيل مصباح بأستخدام الموسفت

عند غلق المفتاح ١ يتم شحن البوابة بالشحنة الموجبة القادمة من البطارية فيعمل الموسفت
ترانزستور الموسفت

فائدة المكثف في الدائرة هو لتخزين الشحنة الموجبة اللازمة لعمل الموسفت بحيث عند فتح المفتاح ١ يستمر الموسفت بالعمل
الموسفت ترانزستور

عند غلق وفتح المفتاح رقم ٢ تمر شحنة سالبة الى المكثف والبوابة فيتم تفريغ الشحنة الموجبة فيهما فيتوقف عمل ترانزستور الموسفت
الموسفت ترانزستور كمفتاح

نظرية عمل الموسفت mosfet how it works


عند تسليط جهد موجب على البوابة يتم جذب الشحنات السالبة القليلة الطاقة الموجودة في حزمة التكافؤ في القناة نوع n ورفعها الى حزمة التوصيل راجع الموضوع اشباه الموصلات بالضغط هنا
نظرية عمل الموسفت 1

وبالنتيجة تكون هناك زيادة في الالكترونات الموجودة في حزمة التوصيل في القناة نوع n وتقل المقاومة فيها وتصبح موصلة للتيار الكهربائي  فيؤدي الى مرور التيار في القناة بين الدرين والسورس او الموسفت
نظرية عمل الموسفت


وعند زيادة الجهد الموجب على البوابة يتم زيادة جذب الالكترونات الموجودة في القناة ورفعها الى حزمة التوصيل فيكون التوصيل اكبر
نظرية عمل الموسفت 2

وعند تسليط جهد سالب على البوابة يؤدي إلى التنافر مع الالكترونات الموجودة في حزمة التوصيل في القناة ودفعها الى حزمة التكافؤ تاركه خلفها شحنات موجبة في حزمة التوصيل فيقل او ينعدم عدد الالكترونات الموصلة للشحنة  الموجودة في حزمة التوصيل فترتفع مقاومتها للتيار وتصبح عازلة للتيار فينقطع مرور التيار في القناة بين الدرين والسورس او في الموسفت اي ترتفع المقاومة بين الدرين والسورس
نظرية عمل الموسفت 3

طريقة فحص الموسفت Method of Checking the mosfet

بواسطة الملتي ميتر على وضع الاوم  يتم  تسليط جهد سالب على البوابة بواسطة الطرف السالب لجهاز القياس لتفريغ اي شحنة موجبة موجودة فيها
طريقة فحص الموسفت

ثم يتم وضع الطرف الموجب لجهاز القياس على الدرين والطرف السالب  على السورس نلاحظ وجود مقاومة كبيرة اي الموسفت لا يمرر تيار
فحص الموسفت

والان نقوم بوضع الطرف الموجب لجهاز القياس على البوابة لغرض شحنها بشحنة موجبة ثم نقيس المقاومة بين الدرين والسورس كما في الشكل حيث نلاحظ وجود مقاومة قليلة اي الموسفت يمرر تيار
فحص الموسفت 2

ملاحظة
كان هذا الشرح بالنسبة للموسفت نوع القناة n السالبة ويبقى المفهوم والفكرة نفسها بالنسبة للموسفت نوع القناة p الموجبة مع اختلاف نوع اشارة الشحنة فقط  يصبح السالب موجب والموجب سالب اينما كان في الشرح السابق

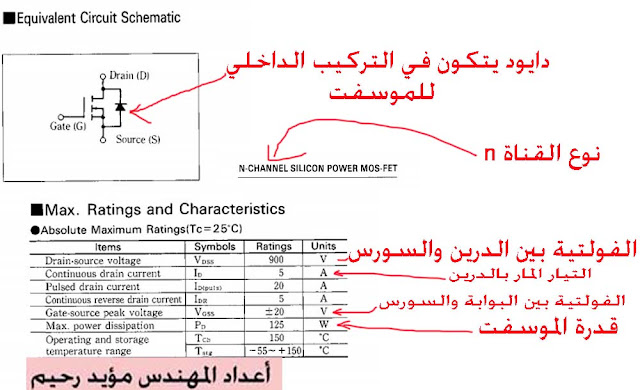

طريقة قراءة الداتاشيت للموسفت Method of reading the datasheet for mosfet

وكمثال نأخذ الداتاشيت للموسفت رقم

2SK727 Datasheet



طريقة قراءة الداتاشيت في الموسفت

وهذة هي اهم البيانات المطلوبة من اجل تصميم الدائرة بأستخدام الموسفت

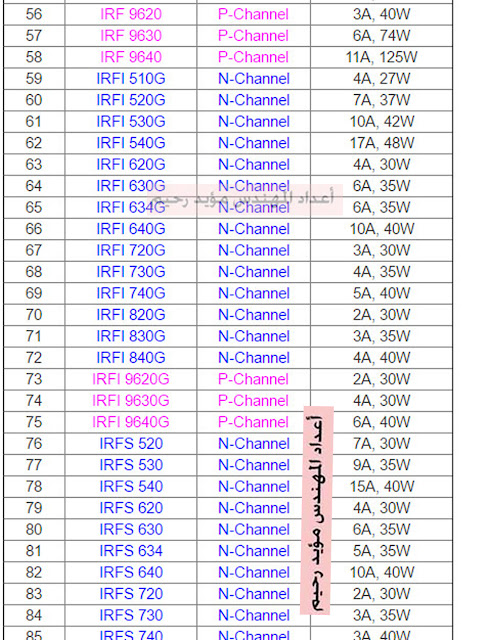

وهذة مجموعة من الموسفتات مع مقدار التيار والقدرة التي يتحملها الموسفت مع نوع القناة
طريقة قراءة الداتاشيت في الموسفت 0


طريقة قراءة الداتاشيت في الموسفت 1


طريقة قراءة الداتاشيت في الموسفت 2


طريقة قراءة الداتاشيت في الموسفت 3
طريقة قراءة الداتاشيت في الموسفت 4



لمزيد من الاستفادة انضم لمجموعتنا على الفيس بوك بالضغط هنا  المهندس مؤيد رحيم
